نحوه نصب و سیم کشی دربازکن تصویری تابا با استفاده از سوئیچر داخل مانیتور(روش 5 سیم)
در آیفون های تصویری تابا نحوه نصب و سیم کشی دربازکن تصویری تابا عملکرد سیم ها به شرح زیر می باشند:
سیم شماره 1 (قهوه ای) انتقال تصویر
سیم شماره 2 (قرمز) ولتاژ مثبت
سیم شماره 3 (نارنجی) ولتاژ منفی
سیم شماره 4 (زرد) رفت و برگشت صدا،دربازکن
سیم شماره 5 (سفید) سیگنال زنگ

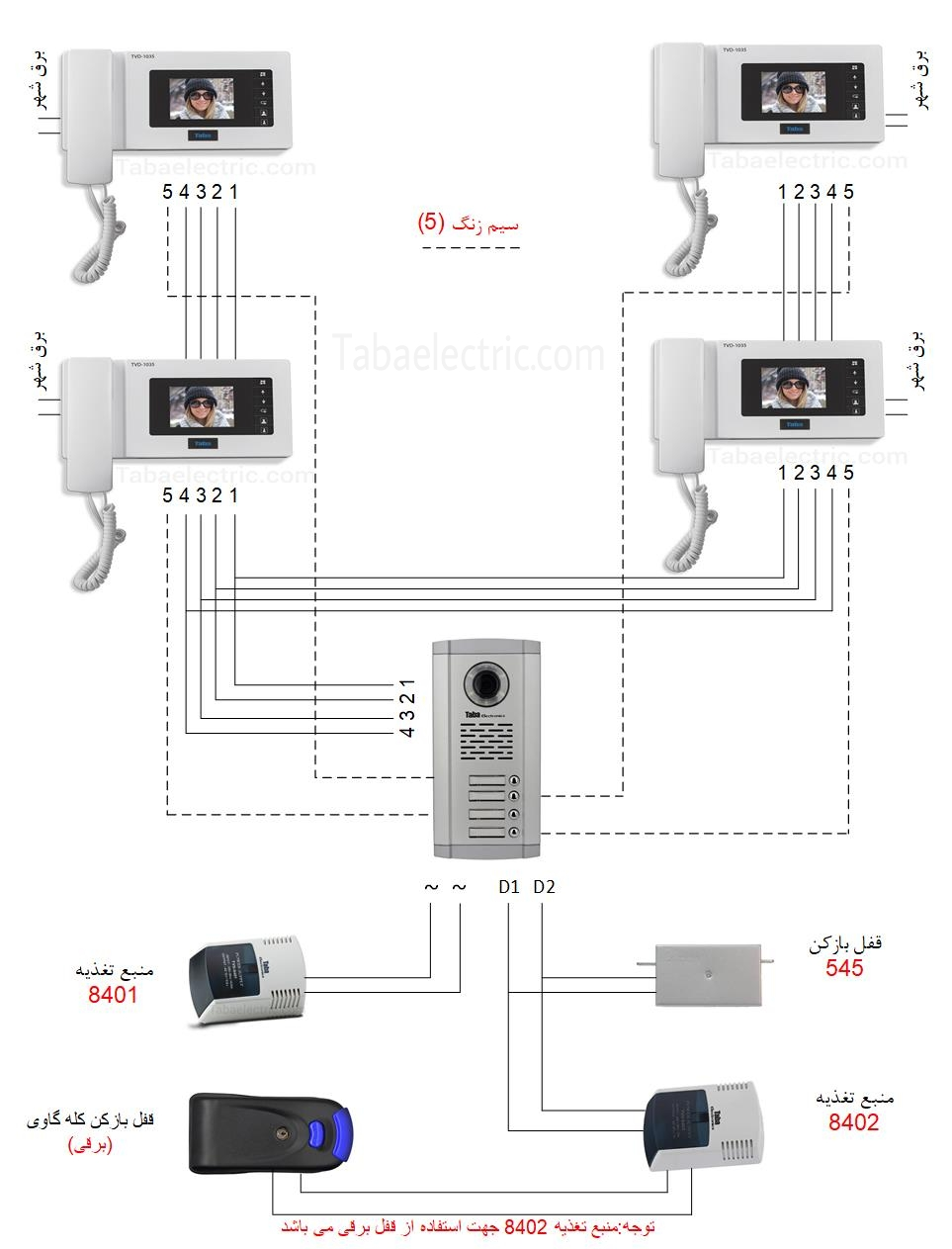

همان گونه که در تصویر مشاهده می کنید در این روش سیم های شماره 1 تا 4 از هر واحد با یکدیگر موازی و به پشت پنل متصل می شوند
و سیم های زنگ(شماره 5) جدا از هر واحد به پشت شاسی های زنگ هر واحد متصل می گردد
توجه فرمایید این روش نصب تنها بدلیل کمبود سیم انجام می گردد و در ساختمان های با واحد بالا اصلا توصیه نمی گردد.
بهترین روش نصب که توصیه می گردد استفاده از سوئیچر داخل پنل (روش 4 سیم) می باشد.
برای برق پنل نیز تنها نیاز به ترانس دارای خروجی AC (8401) می باشد.
و برای قفل بازکن دو رشته سیم مستقیم از قفل بازکن به D1 و D2 پنل متصل می گردد.
دقت فرمایید در صورت داشتن قفل برقی بدلیل قوی بودن بوبین قفل برقی نسبت به قفل زنجیری استفاده از ترانس 24V AC (8402) توصیه می شود،به همان شکلی که در تصویر مشاهده می فرمایید ترانس بین قفل برقی و خروجی D1،D2 پنل جهت تامین برق قفل برقی و بدلیل جلوگیری از افت ولتاژ قرار می گیرد.
