در آیفون های تصویری تابا نحوه عملکرد سیم ها به شرح زیر می باشند:

سیم شماره 1 (قهوه ای) انتقال تصویر
سیم شماره 2 (قرمز) ولتاژ مثبت
سیم شماره 3 (نارنجی) ولتاژ منفی
سیم شماره 4 (زرد) رفت و برگشت صدا،دربازکن
سیم شماره 5 (سفید) سیگنال زنگ

راهنمای نصب به روش 4 سیم: برای ساختمان هایی که از هر واحد 4 رشته سیم مجزا به پنل جلوی درب کشیده شده است استفاده می گردد که بهترین روش جهت نصب ایفون تصویری تابا می باشد.

برای نصب به این شکل باید سیم شماره 4 و 5 پشت مانیتور یکی شود و به ترتیب رنگ بندی به سوکت 4 سیم پشت پنل مربوط به هر واحد که بر روی سوئیچر ها می باشد متصل گردد.
الزاما توصیه می گردد برای ساختمان های بیش از 8 واحد از این روش برای سیم کشی استفاده شود.
برای برق پنل نیز تنها نیاز به ترانس دارای خروجی AC (8401) می باشد.
و برای قفل بازکن دو رشته سیم مستقیم از قفل بازکن به D1 و D2 پنل متصل می گردد.

بیشتر بخوانید

⇐ راهنمای نصب آیفون تصویری تابا

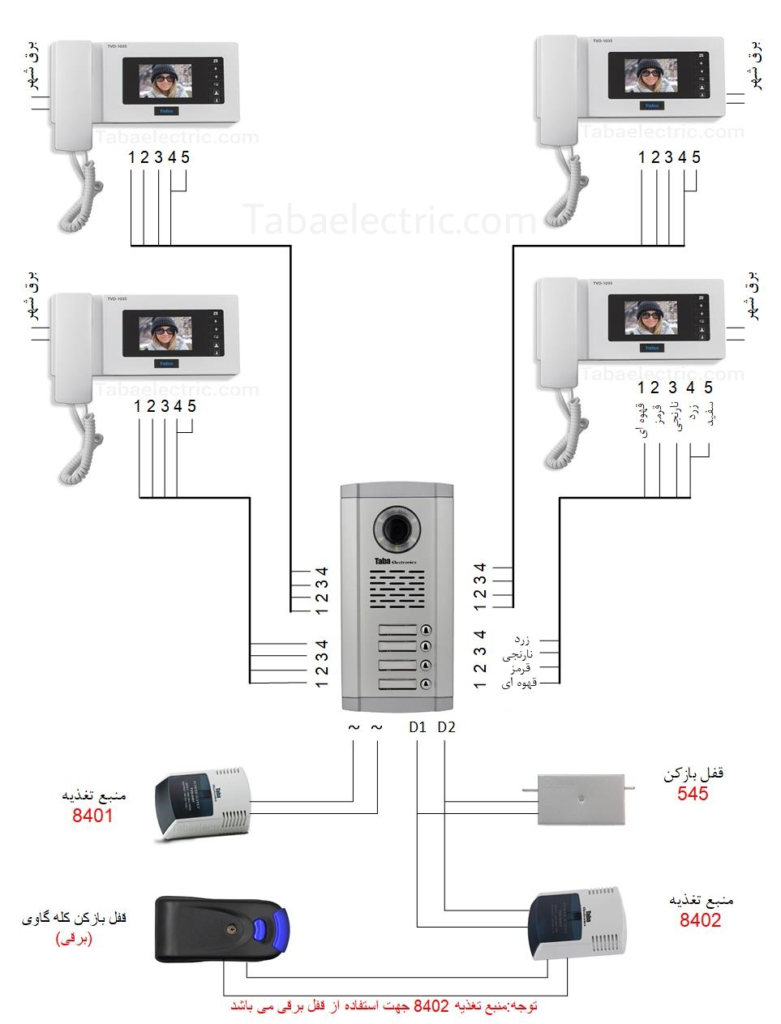

دقت فرمایید در صورت داشتن قفل برقی بدلیل قوی بودن بوبین قفل برقی نسبت به قفل زنجیری استفاده از ترانس 24V AC (8402) توصیه می شود،به همان شکلی که در تصویر مشاهده می فرمایید ترانس بین قفل برقی و خروجی D1،D2 پنل جهت تامین برق قفل برقی و بدلیل جلوگیری از افت ولتاژ قرار می گیرد.
